Zündsteuergeräte

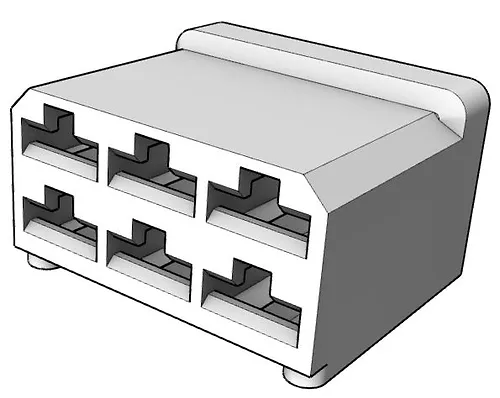

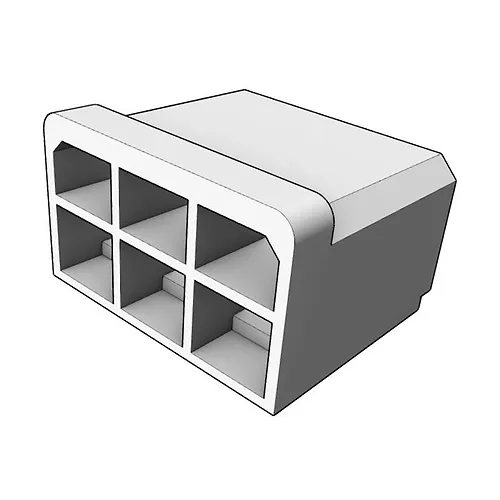

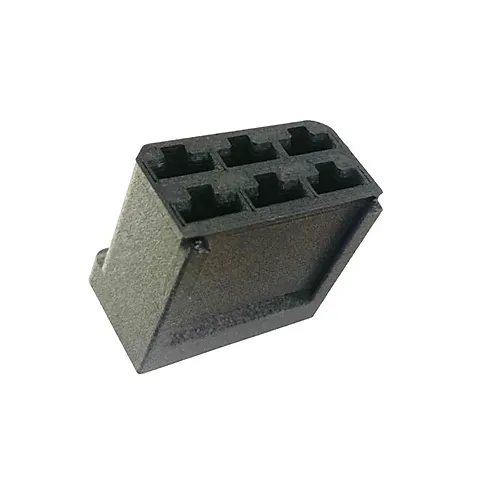

6-poliges CDI-Steckergehäuse.



Passend für:
Porsche 911 – 1978 bis 1989

6-poliges CDI-Steckergehäuse für Porsche 911.

Dies ist ein hochwertiges Reproduktionsteil aus PA12-Nylon, das robust, langlebig sowie hitze- und chemikalienbeständig ist. Es ist auch ein ausgezeichneter Isolator.

Bitte beachten Sie
Pins und Verkabelung nicht im Lieferumfang enthalten, es handelt sich nur um das leere Gehäuse.

Zugehörige Referenznummern
Verwandte, ersetzte, Querverweisoder Alternativnummern zum Vergleich.

93060270200

Das von Ihnen angezeigte Produkt verweist auf diese Nummern

6-poliges CDI (HKZ) Zündmodul.
Premium-Version
(Bosch-Ref. 0227300004)

Neues Perma Tune Gen 6

Haftungsausschluss: Stellen Sie vor dem Einbau dieser CDI-Einheit sicher, dass die neue Spule eingebaut ist. Versuchen Sie nicht, das Fahrzeug mit einer in Brasilien hergestellten blauen Bosch-Spule zu starten. Dies beschädigt die Perma-Tune CDI-Box und führt zum Erlöschen der Garantie.

Passform:
Porsche 911 1978-83
Porsche 930 3,3 l 1978–89 (nur US-Autos)

Treffen Sie Ihre Wahl: Basic oder Premium

Das Gen 6 Perma-Tune für den 911SC ist in zwei Modellen erhältlich: das Premium-Zündmodul und das Basic-Zündmodul.

Das Premium-Zündmodul verfügt über eine glatte, matte Oberfläche, die die Patina des originalen Aluminium-Druckgussteils imitiert.
Es bietet die volle Kontrolle über Drehzahlbegrenzung, mechanischen Zündzeitpunkt, Leistungsabgabe, Mehrfachzündungsfunktion und verfügt über viele weitere Funktionen, die mit einem Computer, Tablet oder Smartphone programmiert werden können (um diese zusätzlichen Funktionen zu erhalten, ist ein Perma Tune-Verteiler für das Modul erforderlich).
Dies ist für den Porsche 911SC vorprogrammiert, sodass Programmieränderungen optional sind. Die programmierbare mechanische Zündverstellung ist sehr praktisch, um eine durch verschlissene mechanische Teile verzerrte Zündverstellungskurve des Verteilers wiederherzustellen, ohne den Verteiler zerlegen und reparieren zu müssen.
Das Gen 6 Premium Perma-Tune erleichtert die Diagnose durch Onboard-Diagnose, die automatisch durch zwei farbige LED-Funktionsleuchten angezeigt wird. Diese LED-Leuchten unterstützen die Diagnose sowohl des Fahrzeugs als auch des Zündmoduls. Die grüne LED ist eine Statusanzeige, die Diagnosefehlercodes blinken lassen kann. Die rote LED ist ein Stroboskoplicht, das jedes Mal blinkt, wenn die Spulen zünden, ähnlich wie eine Zündlichtpistole. Diese LED ist besonders nützlich, um zeitweise Fehlzündungen des Motors zu erkennen, die durch Verkabelungs- oder Verteilerprobleme verursacht werden.
Diese LED-Funktionsleuchten sind im Kabelbaumstecker montiert und nur bei eingeschaltetem Modul sichtbar. Drei selbstrückstellende Überlastschutzvorrichtungen unterstützen die Fehlersuche und schützen Ihr Perma-Tune vor Schäden. Die Überlastschutzvorrichtungen sind unter dem Zündmodul verborgen, sodass sie die ursprüngliche Optik des Bauteils nicht beeinträchtigen. Weitere Informationen zum Diagnosesystem und den Überlastschutzvorrichtungen finden Sie im Abschnitt „Diagnose“ dieser Website.

Für weitere Informationen zu diesem Produkt klicken Sie hier

Verteiler-Triggersignal
Die zweithäufigste Ursache für Zündausfälle bei SC-Motoren ist der Zündauslösekreis. Da die Zündbox vom magnetischen Impulsgeber im Verteiler gesteuert wird, führt jede Störung des Auslösesignals zu einer Fehlfunktion der Zündbox. Beachten Sie, dass sich die Steckverbinder im Gehäuse zurückdrücken können. Ziehen Sie die Gummimanschette zurück, um die Verbindung zwischen Box und Kabelbaum zu überprüfen.
Aufgrund der sporadischen Natur von Zündproblemen wird eine vollständige Demontage und Überprüfung des Verteilers dringend empfohlen. Achten Sie besonders auf das abgeschirmte Zündkabel des Verteilers (grünes Kabel), den Magneten des Magnetimpulsgebers und die Wicklungsverbindung des Magnetimpulsgebers, da diese Teile bekanntermaßen in Kombination ausfallen. Ein besonders häufiges Problem ist ein gebrochener Magnetpol. Anzeichen einer Lichtbogenbildung zwischen den Magnetpunkten des Magnetimpulsgebers weisen auf einen defekten Rotor hin. Ersetzen Sie in diesem Fall den Rotor, die Magnetimpulswicklung, das grüne Kabel und das Zündgehäuse. Die Hochleistungszündung von Perma-Tune ist so präzise, dass verschlissene Verteilerwellenlager vom Drehzahlmesser erkannt werden können. Dies wird durch eine leichte Wippbewegung der Drehzahlmessernadel im Leerlauf angezeigt. Probleme mit dem Zündsignal können zu Doppelzündungen führen, die einen schwachen Zündfunken zur Folge haben. Aufgrund der geringeren Zündauflösung des serienmäßigen Zündgehäuses können einige Symptome von Zündsignalproblemen nach dem Einbau von Perma-Tune deutlicher auftreten. Spezifikationen zur Wellenform des Zündsignals und Reparaturanweisungen für den Verteiler finden Sie im Wartungshandbuch des Fahrzeugs.
So testen Sie den Zündkreis schnell und einfach ohne Oszilloskop: Ziehen Sie den Kabelbaumstecker vom Zündkasten ab. Schließen Sie gemäß der Installationsanleitung des 911SC ein Ohmmeter zwischen den Pins 3 und 6 des Kabelbaumsteckers an. Um Fehldiagnosen zu vermeiden, ziehen Sie am grünen Zündsignalkabel am Verteilerfuß, während Sie das Messgerät im Auge behalten. Die angegebene Spezifikation für den Magnetimpulsgenerator beträgt 600 Ohm ± 100 Ohm. Unsere Erfahrung zeigt, dass eine Abweichung von ± 25 Ohm darauf hinweist, dass defekte Anschlüsse repariert oder die Wicklungen des Magnetimpulsgenerators ausgetauscht werden müssen.

Zugehörige Referenznummern
Verwandte, ersetzte, Querverweisoder Alternativnummern zum Vergleich.

93060270200

Das von Ihnen angezeigte Produkt verweist auf diese Nummern

6 Pin CDI (HKZ) Zündmodul.
Basisversion
(Bosch-Ref. 0227300004)



Neue Perma-Tune Gen 6-Einheit

Haftungsausschluss: Bevor Sie diese CDI-Einheit einbauen, stellen Sie bitte sicher, dass die neue Spule eingebaut wird. Versuchen Sie nicht, das Auto mit der in Brasilien hergestellten blauen Bosch-Spule zu starten. Dadurch wird die Perma-Tune CDI-Box beschädigt und die Garantie erlischt.

Passend für:
Porsche 911 1978-83
Porsche 930 3.3L 1978-89 (nur US-Autos)

Treffen Sie Ihre Wahl: Basic oder Premium

Das Gen 6 Perma-Tune für den 911SC ist in zwei Modellen erhältlich: dem Premium-Zündmodul und dem Basic-Zündmodul.

Das Basic-Modell ist genau das, einfach: Es erfüllt nur die gleichen Funktionen wie die analogen Module damals.
Für ein durchschnittliches Straßenauto mag das alles sein, was man sich wünscht, und es ist natürlich günstiger als das Premium-Modell.
Es handelt sich jedoch immer noch um ein Hochleistungsteil und eignet sich perfekt für Rennstrecken, die keine programmierbaren digitalen Zündsysteme zulassen. Das Basic-Modell verfügt über ein glattes, originelleres Gehäuse als das Gussgehäuse der 5. Generation.

Für weitere Informationen zu diesem Produkt klicken Sie hier

VERTEILER-TRIGGERSIGNAL
Die zweithäufigste Ursache für einen Zündausfall eines SC-Motors ist der Zündauslösekreis. Da die Zündbox durch den magnetischen Impulsgenerator im Inneren des Verteilers gesteuert wird, führt jede Unterbrechung des Auslösesignals zu einer Fehlfunktion der Zündbox. Beachten Sie, dass die Anschlüsse im Gehäuse zurückgedrückt werden können. Ziehen Sie die Gummimanschette zurück, um die Verbindung zwischen Box und Kabelbaum zu überprüfen.
Aufgrund der zeitweise auftretenden Auslöseprobleme wird eine vollständige Demontage und Inspektion des Verteilers dringend empfohlen. Achten Sie besonders auf das abgeschirmte Kabel des Verteilerauslösers (grünes Kabel), den Magneten des Magnetimpulsgenerators und den Wicklungsanschluss des Magnetimpulsgenerators, da bekannt ist, dass diese Teile in Kombination ausfallen. Ein besonders häufiges Problem ist ein gebrochener Magnetpol. Anzeichen einer Lichtbogenbildung zwischen den Magnetpunkten des Magnetimpulsgenerators deuten auf einen defekten Rotor hin. Ersetzen Sie in diesem Fall den Rotor, die Magnetimpulswicklung, das grüne Kabel und die Zündbox. Die Perma-Tune-Hochleistungsauslösung ist so präzise, dass verschlissene Verteilerwellenlager vom Drehzahlmesser erkannt werden können. Dies wird dadurch angezeigt, dass die Drehzahlmessernadel im Leerlauf leicht nachspringt. Probleme mit dem Triggersignal können zu einer Doppelauslösung führen, die zu einem schwachen Zündfunken führt. Aufgrund der geringeren Auslöseauflösung der serienmäßigen Zündbox können einige Symptome von Auslösesignalproblemen nach der Installation des Perma-Tune deutlicher auftreten. Spezifikationen für die Auslösesignalwellenform und Reparaturanweisungen für den Verteiler finden Sie im Wartungshandbuch des Fahrzeugs.
So testen Sie den Auslösekreis schnell und ohne Oszilloskop: Ziehen Sie den Kabelbaumstecker vom Zündkasten ab. Sehen Sie sich das Diagramm der 911SC-Installationsanleitung an und schließen Sie ein Ohmmeter zwischen den Stiften 3 und 6 des Kabelbaumsteckers an. Um die Möglichkeit einer Fehldiagnose zu vermeiden, ziehen Sie am grünen Auslösesignalkabel an der Unterseite des Verteilers, während Sie auf das Messgerät schauen. Die veröffentlichte Spezifikation für den Magnetimpulsgenerator beträgt 600 Ohm +- 100. Unsere Erfahrung hat gezeigt, dass eine Abweichung von +- 25 Ohm darauf hindeutet, dass defekte Verbindungen repariert oder die Wicklungen des Magnetimpulsgenerators ausgetauscht werden müssen.

Zugehörige Referenznummern
Verwandte, ersetzte, Querverweisoder Alternativnummern zum Vergleich.

93060270200

Das von Ihnen angezeigte Produkt verweist auf diese Nummern

Ignition Starter Box CDI (HKZ) Bluetooth-Programmierkabel, passend für Perma Tune 3-polige und 6-polige Cdi-Boxen.



Passt:
Porsche 356 12V
Porsche 911 1974-77
Porsche 911 1978-83
Porsche 930 3.3L 1978-89

Mit dem 90502 USB Smart Wire können Sie Ihr Perma-Tune-Zündmodulprogramm individuell anpassen. Es wird an den USB-Anschluss eines Computers angeschlossen und installiert sich dann automatisch. Außerdem wird das Modul zum Programmieren mit einem einzigen Stecker eingeschaltet, ohne dass etwas anderes an das Modul angeschlossen werden muss. Die Programmiersoftware wird kostenlos aus dem Internet heruntergeladen, sodass die Moduleinstellungen geändert, gespeichert und als Textdateien organisiert werden können.

Zugehörige Referenznummern
Verwandte, ersetzte, Querverweisoder Alternativnummern zum Vergleich.

90502

Das von Ihnen angezeigte Produkt verweist auf diese Nummern

Ersetzt den Kabelbaum vom Verteilerzopf zur CDI Box. Wenn Sie vom Zündverteiler zur CDI-Box wechseln müssen, müssen Sie auch die kurze Green Wire-Teilenummer 930.602.907.01 hinzufügen, um die Verbindung abzuschließen.

Zündspule. Porsche 911 / 930



Diese Spule wurde entwickelt, um die Zündspule Marelli BAE202B oder Bosch 0221121001 zu ersetzen. Sie funktioniert mit den Porsche Perma-Tune-Zündmodulen. Es soll wie eine Erstausrüstung aussehen und ist eine hochwertige Spule, die in den USA hergestellt wird.

Passt:
Porsche 911 1970-83 / 911 SC
Porsche 930 Turbo 3.0L 1975-77
Porsche 930 Turbo 3.3L 1986-89
Nur Porsche 356 12v

Zugehörige Referenznummern
Verwandte, ersetzte, Querverweisoder Alternativnummern zum Vergleich.

90160250200

Das von Ihnen angezeigte Produkt verweist auf diese Nummern

6-poliger CDI-Kabelbaum

Dieser Kabelbaum ist als eigenständiger Ersatzkabelbaum für die 911SC-Modelle mit 6-poligem CDI-System konzipiert. Bislang bestand die einzige Möglichkeit, einen beschädigten Zündkabelbaum bei den SC-Modellen zu ersetzen, darin, den gesamten Motorkabelbaum auszutauschen. Dies ist sehr teuer und zeitaufwändig. Wir haben diesen Kabelbaum so konzipiert, dass der Mechaniker nur den Kabelbaum austauschen kann, der die Zündfunktion des Fahrzeugs steuert. Der Kabelbaum wird direkt an die CDI-Box, den Zündverteiler und die Zündspule angeschlossen. Die einzigen beiden Anschlüsse, bei denen der Stecker teilweise demontiert werden muss, sind der 12-V-Zündungsanschluss am hinteren Sicherungskasten und das Drehzahlmessersignalkabel am 14-poligen Stecker. Beide Kabel werden mit den richtigen, an den Kabeln installierten Steckern geliefert.



Passform:
Porsche 911 1978-83
Porsche 930 3.3L 1978-89

Zugehörige Referenznummern
Verwandte, ersetzte, Querverweisoder Alternativnummern zum Vergleich.

93061205000

Das von Ihnen angezeigte Produkt verweist auf diese Nummern

Zündstartereinheit CDI 6 PIN.
(Bosch-Ref. 0227300004)

Die Classic Retrofit CDI+ Ersatzzündung bietet Ihnen maßgeschneiderte, moderne Elektronik im Standard-Look. Die CDI+ Einheit erfordert keine Modifikationen am Originalkabelbaum oder an den Fahrzeugmetallteilen und ist sofort einsatzbereit.

Die CDI+ ist ein direkter Ersatz für die 3- und 6-poligen Bosch-Geräte, die zwischen 1969 und 1983 in Porsche 911 (und Turbomodellen bis ca. 1988) verbaut waren. Alle CDI+-Geräte verfügen über einen integrierten 48-MHz-Mikroprozessor zur Steuerung des Zündzeitpunkts.

Erweiterte Einheit:
Die erweiterte Einheit ermöglicht die Anpassung/Optimierung der Zündkurve und anderer Funktionen durch Anschließen eines Laptops. Dies kann durch Überlagern einer Kurve über die Kurve der Verteilergewichte/-federn oder durch Sperren des Verteilers und vollständiges Ersetzen der Kurve erreicht werden. So oder so können Sie das wahre Potenzial Ihres Motors freisetzen, indem Sie die Kraftstoffzufuhr anpassen und die Zündkurve entsprechend anpassen.

Das CDI+ verfügt über alle Funktionen des Basisgeräts, bietet aber mehr Flexibilität bei der Einstellung:
-Vollständig programmierbare Zündvorschubkurve.
-Harter Drehzahlbegrenzer mit einstellbaren Zündunterbrechungsschemata
- Sanfter Drehzahlbegrenzer mit einstellbarer Zündverzögerung
-Start-Drehzahlbegrenzer
-Doppelzündung bei allen Drehzahlen
-Max-RPM-Anzeige
-Shift Light-Ausgang
-Kupplungspedaleingabe
-Tachokalibrierung
-Aktualisierbar durch Firmware-Updates

Passform:
Porsche 911 1978-83
Porsche 930 3.3L 1978-89

Für die Installationsanleitung KLICKEN SIE HIER

Für die Ergebnisse des 911-CDI+-Dyno-TestsKLICKEN SIE HIER

Zugehörige Referenznummern
Verwandte, ersetzte, Querverweisoder Alternativnummern zum Vergleich.

93060270200

Das von Ihnen angezeigte Produkt verweist auf diese Nummern
