Soupapes moteur / Guides / Ressorts

Kit soupape d'échappement de culasse.
Le kit comprend une valve d'échappement x 6



Convient :

Porsche 911 S/TU/T/E - 1965 à 1969
Porsche 914-6 - 1970 à 1976

Cliquez sur « Zoom avant » pour le diagramme des grandes pièces.
Schéma réf n°10

Numéros de référence associés
Numéros associés, remplacés, de référence croisée ou alternatifs à des fins de comparaison.

90110540850

Le produit que vous consultez fait référence à ces numéros

Kit soupape d'admission de culasse.
Le kit comprend une valve d'admission x 6



Convient :

Porsche 911 S/TU/T/E - 1965 à 1969
Porsche 914-6 - 1970 à 1976

Cliquez sur « Zoom avant » pour le diagramme des grandes pièces.
Schéma réf n°9.

Numéros de référence associés
Numéros associés, remplacés, de référence croisée ou alternatifs à des fins de comparaison.

90110540700

Le produit que vous consultez fait référence à ces numéros

Kit soupape d'échappement culasse moteur - TRW.
Le kit contient 6 soupapes d'échappement TRW

Convient :
Porsche 911 T/E/S 2,2 litres - 1970 à 1971
Porsche 911 T/E/S 2,4 litres - 1972 à 1973
Porsche 911 / S 2,7 litres - 1974 à 1977
Porsche 911 2.7 Carrera - 1974 à 1976

Diamètre - 40mm

Numéros de référence associés
Numéros associés, remplacés, de référence croisée ou alternatifs à des fins de comparaison.

91110541550

Le produit que vous consultez fait référence à ces numéros

Kit soupape d'échappement de culasse moteur.
Le kit contient 4 soupapes d'échappement



Convient :

Porsche 356 Cabriolet / Speedster, A 1600 S 616.15
Porsche 356 Cabriolet / Speedster, A 1600 S 616.15
Porsche 356 Cabriolet / Speedster, B 1600 Super 75 616.15
Porsche 356 Cabriolet / Speedster, B 1600 Super 75 616.15
Porsche 356 Cabriolet / Speedster, C 1600 616.15
Porsche 356 Cabriolet / Speedster, C 1600 616.15
Porsche 356 Coupé, A 1600 Super 616.15
Porsche 356 Coupé, A 1600 Super 616.15
Porsche 356 Coupé, B 1600 Super 75 616,15
Porsche 356 Coupé, B 1600 Super 75 616,15
Porsche 356 Coupé, C 1600 616.15
Porsche 356 Coupé, C 1600 616.15
Porsche 356 Coupé, C 1600 SC 616/16
Porsche 356 Coupé, C 1600 SC 616/16
Porsche 912, 1,6 litre 616.40/616.39/616.36
Porsche 912, 1,6 litre 616.40/616.39/616.36

Cliquez sur « Zoomer » pour afficher le diagramme des grandes pièces.
Schéma réf n°11

Numéros de référence associés
Numéros associés, remplacés, de référence croisée ou alternatifs à des fins de comparaison.

61610540650

Le produit que vous consultez fait référence à ces numéros

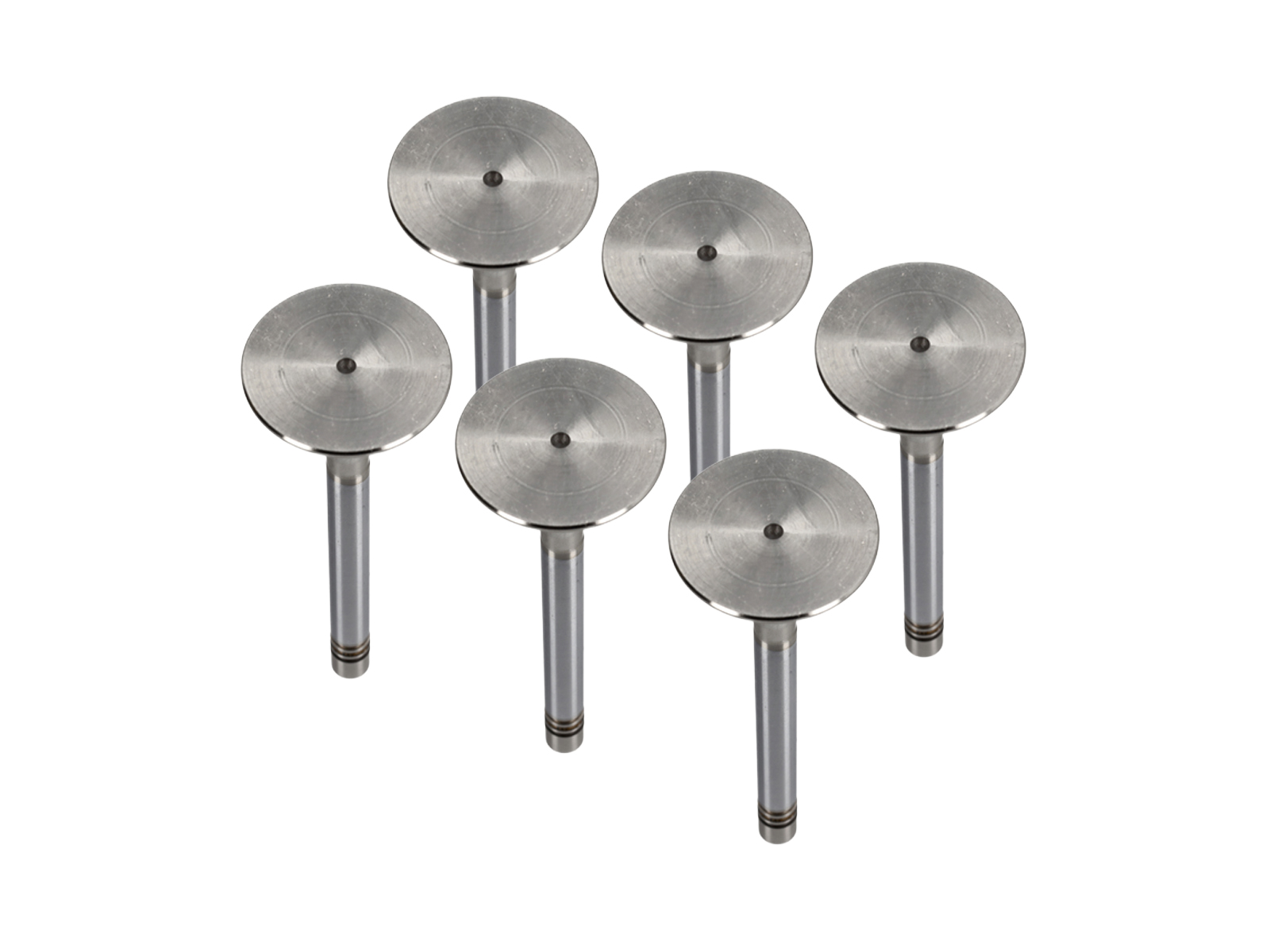

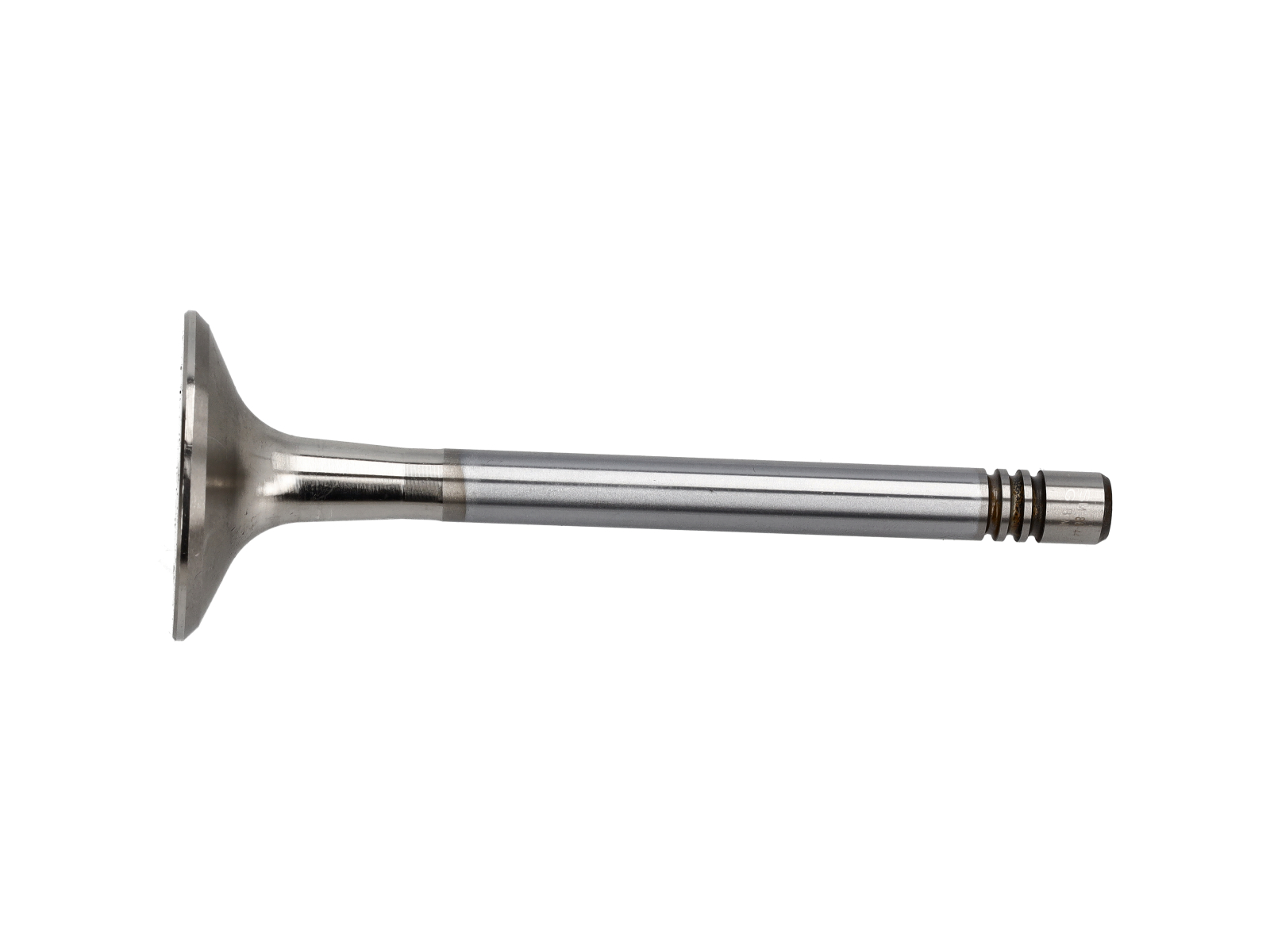

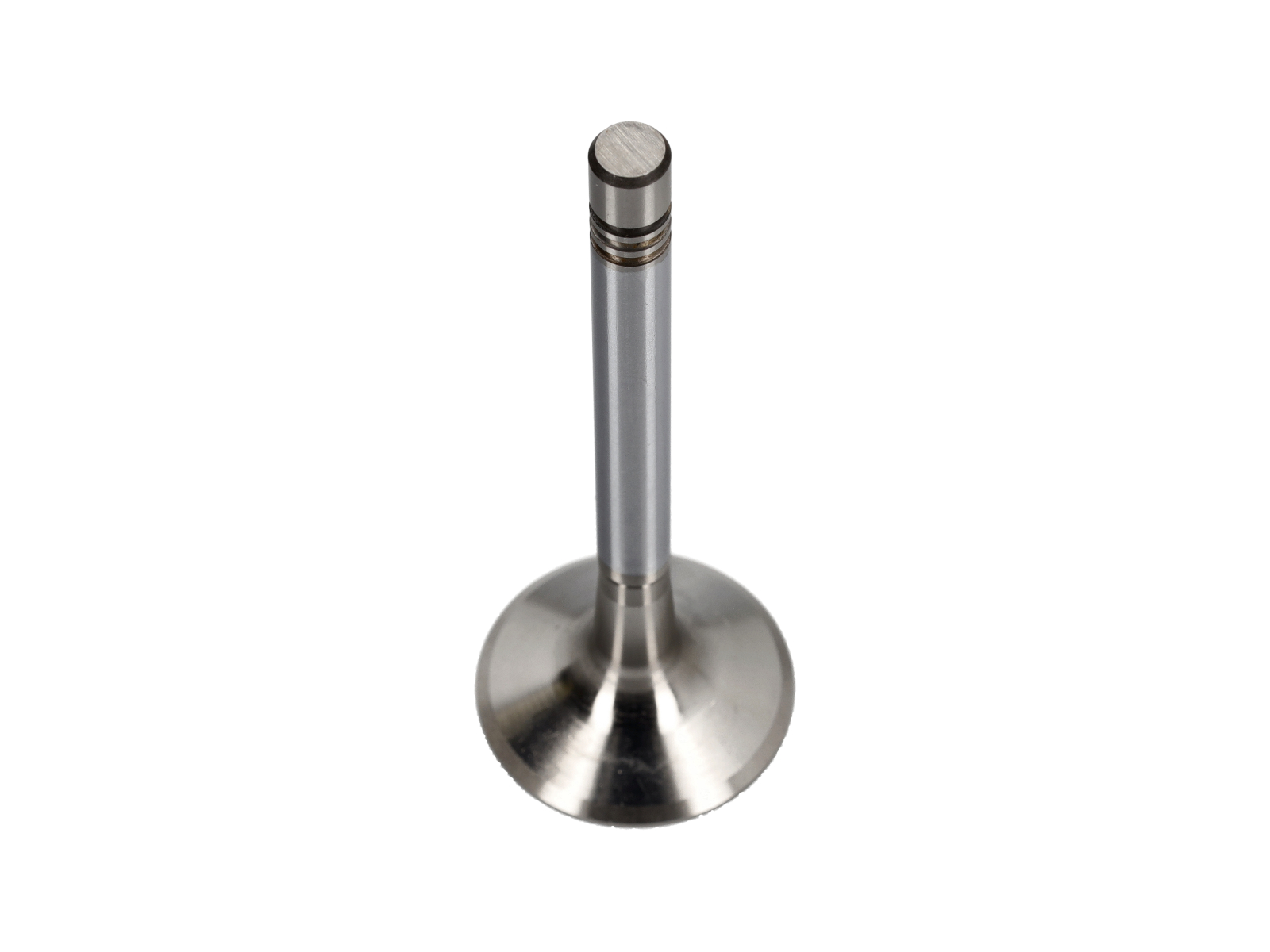

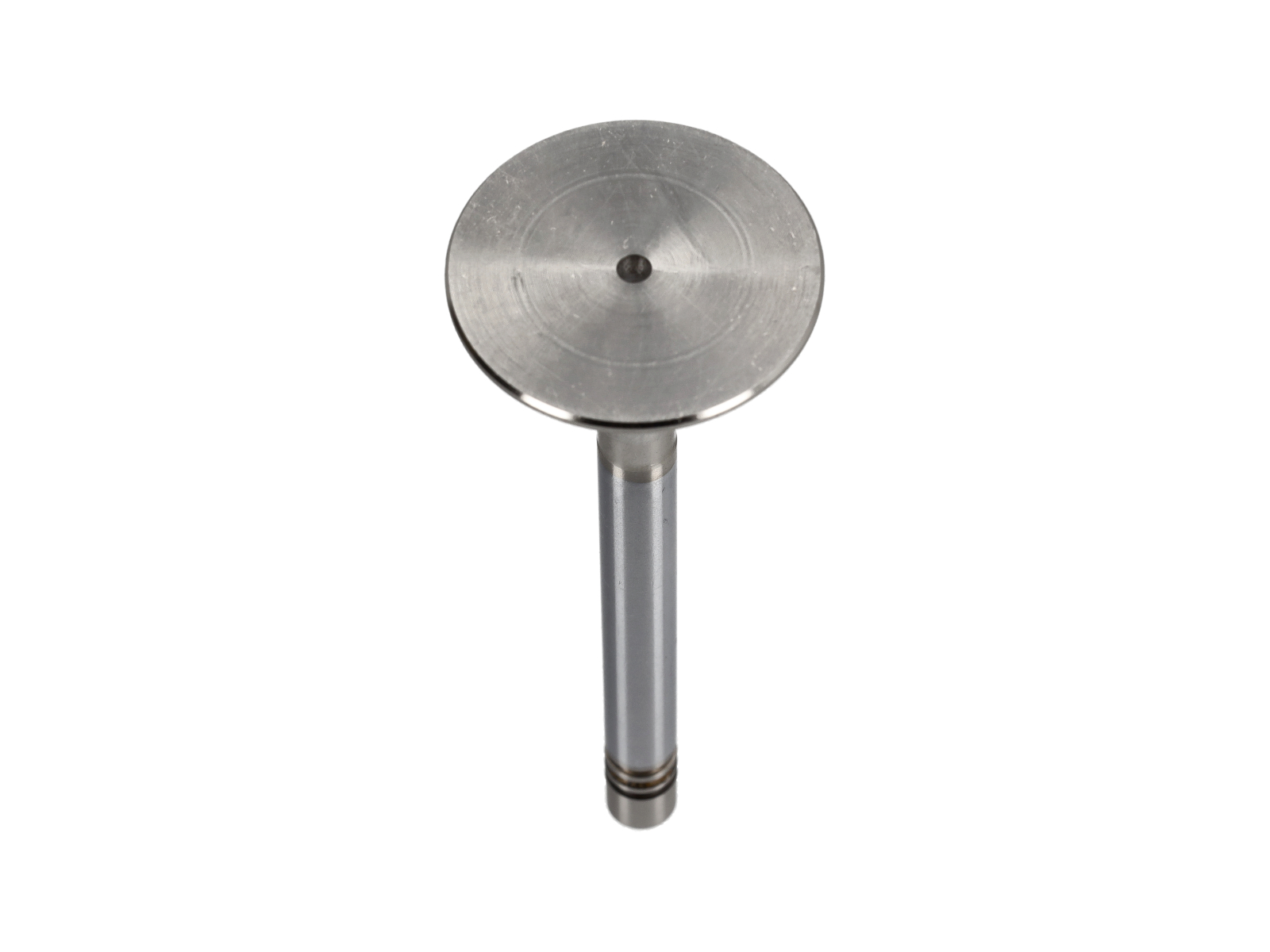

Kit de soupapes d'échappement de culasse de moteur - OE Match
Diamètre - 40 mm
Le kit contient 6 soupapes d'échappement TRW

Convient à :
Porsche 911 T / E / S 2.2ltr - 1970 à 1971
Porsche 911 T / E / S 2,4 litres - 1972 à 1973
Porsche 911 / S 2,7 litres - 1974 à 1977
Porsche 911 2.7 Carrera - 1974 à 1976

Numéros de référence associés
Numéros associés, remplacés, de référence croisée ou alternatifs à des fins de comparaison.

91110541550

Le produit que vous consultez fait référence à ces numéros

Kit soupape d'échappement de culasse moteur.
Le kit comprend une valve d'échappement x 6

Convient :
Porsche Carrera 3.0ltr - 1976 à 1977
Porsche 911 SC 3.0ltr - 1978 à 1983
Porsche 911 3.2 Carrera 1984 à 1989

Diamètre - 41,5 mm

Cliquez sur « Zoomer » pour afficher le diagramme des grandes pièces.
Schéma réf. n° 10.

Numéros de référence associés
Numéros associés, remplacés, de référence croisée ou alternatifs à des fins de comparaison.

93010541951

Le produit que vous consultez fait référence à ces numéros

Kit de soupapes d'admission de culasse de moteur.
Le kit comprend une valve d'admission x 4

Convient :
Porsche 356 Cabriolet / Speedster, A 1600 S 616.15
Porsche 356 Cabriolet / Speedster, B 1600 Super 75 616,15
Porsche 356 Cabriolet / Speedster, C 1600 616.15
Porsche 356 Coupé, A 1600 Super 616.15
Porsche 356 Coupé, B 1600 Super 75 616,15
Porsche 356 Coupé, C 1600 616.15
Porsche 356 Coupé, C 1600 SC 616/16
Porsche 912 Targa, 1.6l 616.40/616.39/616.36
Porsche 912, 1.6l 616.40/616.39/616.36

Cliquez sur "Zoom avant" pour le schéma des grandes pièces.
Schéma réf n° 10

Numéros de référence associés
Numéros associés, remplacés, de référence croisée ou alternatifs à des fins de comparaison.

61610540200

Le produit que vous consultez fait référence à ces numéros

Kit soupape d'admission de culasse moteur.
Le kit comprend une valve d'admission x 6

Convient :
Porsche Carrera 3.0ltr - 1976 à 1977
Porsche 911 SC 3.0ltr - 1978 à 1983
Porsche 911 3.2 Carrera - 1983 à 1989

93010540900
93010540901
93010540913

Diamètre de la tête de soupape 49,00 mm
Diamètre de tige de valve 9,00 mm
Longueur 110,10 mm
Angle du siège de soupape 45°

Cliquez sur « Zoomer » pour afficher le diagramme des grandes pièces.
Schéma réf. n°9.

Numéros de référence associés
Numéros associés, remplacés, de référence croisée ou alternatifs à des fins de comparaison.

93010540901

Le produit que vous consultez fait référence à ces numéros

Kit soupape d'admission de culasse moteur.
Le kit comprend un kit de soupape d'admission x 6

Convient :
Porsche 911S-1969

Cliquez sur « Zoomer » pour afficher le diagramme des grandes pièces.
Schéma réf n°9

Numéros de référence associés
Numéros associés, remplacés, de référence croisée ou alternatifs à des fins de comparaison.

90110541100

Le produit que vous consultez fait référence à ces numéros

Kit soupape d'admission de culasse moteur.
Le kit comprend une valve d'admission x 6

Convient :
Porsche964 C2/C4 3.6L 1990-94
Porsche 911 3,3 L Turbo 1978-89

911 (964), 3.3 TurboM 30,69
911 (964), 3.3 Turbo SM 30.69S
911 (964), 3.6 Carrera M 64.01/M 64.02
911 (964), 3.6 Carrera M 64.01/M 64.02
911 (964), 3.6 Carrera 4 M 64.01
911 (964), 3.6 Carrera RSM 64.03
911 (964), 3.6 TurboM 64,50
911 Cabriolet (964), 3.6 Carrera M 64.01/M 64.02
911 Cabriolet (964), 3.6 Carrera M 64.01/M 64.02
911 Cabriolet (964), 3.6 Carrera 4 M 64.01
911 Speedster (964), 3.6 Carrera M 64.01/M 64.02
911 Speedster (964), 3.6 Carrera M 64.01/M 64.02
911 Targa (964), 3.6 Carrera M 64.01/M 64.02
911 Targa (964), 3.6 Carrera M 64.01/M 64.02
911 Targa (964), 3.6 Carrera 4 M 64.01

Diamètre de la tête de soupape 9,00 mm
Diamètre de tige de valve 9,00 mm
Longueur de l'arbre de vanne 110,10 mm
Angle du siège de soupape 45°

Cliquez sur « Zoomer » pour afficher le diagramme des grandes pièces.
Schéma réf. n°11.

Numéros de référence associés
Numéros associés, remplacés, de référence croisée ou alternatifs à des fins de comparaison.

93010540901

Le produit que vous consultez fait référence à ces numéros

Kit soupapes d'admission de culasse moteur - TRW
Le kit contient 6 soupapes d'admission TRW

Convient :
Porsche 911 T/E/S 2,2 litres - 1970 à 1971
Porsche 911 T/E/S 2,4 litres - 1972 à 1973
Porsche 911 2.7 Carrera MFI - 1973 à 1976
Porsche 911 / S 2,7 litres CIS - 1974 à 1977

Diamètre - 46 mm

Numéros de référence associés
Numéros associés, remplacés, de référence croisée ou alternatifs à des fins de comparaison.

91110541120

Le produit que vous consultez fait référence à ces numéros

Kit soupape d'admission de culasse moteur.
Le kit contient 6 soupapes d'admission

Convient :
Porsche 911 T/E/S 2,2 litres - 1970 à 1971
Porsche 911 T/E/S 2,4 litres - 1972 à 1973
Porsche 911 2.7 Carrera MFI - 1973 à 1976
Porsche 911 / S 2,7 litres CIS - 1974 à 1977

Diamètre - 46 mm

Numéros de référence associés
Numéros associés, remplacés, de référence croisée ou alternatifs à des fins de comparaison.

91110541120

Le produit que vous consultez fait référence à ces numéros

Kit ressort de soupape, siège et retenue haute performance 9 mm.

Convient :
Porsche 911 - 1965 à 1989
Porsche 964 - 1989 à 1994

Nos ressorts de soupape sont conçus et fabriqués pour s'adapter spécifiquement à l'enveloppe d'une application Porsche et non à un ressort provenant d'une autre utilisation.

Il fonctionne à une fréquence naturelle plus élevée que le ressort d'origine pour la course et minimise au minimum les dommages dus au surrégime lors des journées sur piste.

Le kit comprend
Ressort de valve haute performance x 12
Siège de ressort de soupape haute performance x 12
Disque de retenue de ressort de valve en titane haute performance de 9 mm x 12

Numéros de référence associés
Numéros associés, remplacés, de référence croisée ou alternatifs à des fins de comparaison.

HP109HSSKIT

Le produit que vous consultez fait référence à ces numéros

Jeu de 12 guides de soupapes standard. Admission x 6 et échappement x 6.

C'est le   standard   Guide de soupape utilisé dans les premières culasses refroidies par air des Porsche 911/930. Il s'agit d'un guide simple (non hydraulique) qui maintient la tige de soupape dans la culasse ; une usure provoque une combustion d'huile, une perte de compression et un mauvais positionnement des soupapes. Il est donc fréquemment remplacé lors de la reconstruction des culasses.

De quoi s'agit-il (données techniques / dimensions)

Application : Porsche 911/930 de 1965 à 1989 environ (varie légèrement selon le modèle et l'année ; les premières voitures avaient à la fois l'admission et l'échappement, les années suivantes, parfois l'échappement uniquement). Taille standard (équipement d'origine typique) : diamètre intérieur ≈ 9,00 mm, diamètre extérieur ≈ 13,06 mm, longueur ≈ 51,2 mm.

Compatible avec : Porsche 911 1965-1968 2.0L / 912 SWB (F)Porsche 911 1968-1973 2.2L / 2.4L / 2.7L RS LWB (F)Porsche 911 1974-1977 2.7L / 1976-77 3.0 CarreraPorsche 911 1978-1983 3.0L / SCOrchestre 911 1984-1986 3.2LOrchestre 911 1987-1989 3.2L G50Porsche 911 1975-1977 3.0L Turbo (930)Porsche 911 1978-1989 3.3L Turbo (930)

Pourquoi ces guides devraient être remplacés

Les guides de soupape sont des pièces d'usure. Remplacez-les lorsque l'un des problèmes suivants se produit ou lors de la reconstruction de la culasse : Jeu excessif de la queue de soupape : un diamètre intérieur de guide usé provoque un basculement de la soupape et un désalignement avec le siège, une mauvaise étanchéité et une réduction de la compression et de la puissance. Consommation d'huile/fumée : des guides usés laissent l'huile pénétrer dans la chambre de combustion par la queue, provoquant une fumée bleue/grise et un encrassement des bougies. Démarrage difficile, ralenti irrégulier, ratés d'allumage : mauvaise étanchéité/irrégularités de calage des soupapes dues à un mauvais alignement des soupapes. Oscillation des soupapes entraînant une usure prématurée de la queue de soupape ou des dommages au siège de soupape : une intervention chirurgicale plus profonde est nécessaire. Si un guide est fissuré, cassé ou présente une ovalisation excessive, il doit être remplacé. Lors du démontage et de la remise en état des sièges, du remplacement des ressorts ou de la reconstruction complète de la culasse, le remplacement des guides à ce moment-là est une assurance économique et garantit un alignement correct.

Diamètre intérieur 9,00 mm
Diamètre extérieur 13,06 mm
Longueur totale 51,20 mm

Cliquez sur « Zoom avant » pour un schéma de pièces de grande taille.
Schéma Réf. N° 2 et 2A.

Numéros de référence associés
Numéros associés, remplacés, de référence croisée ou alternatifs à des fins de comparaison.

93010432100

Le produit que vous consultez fait référence à ces numéros

Ensemble ressort de soupape moteur.
Jeu complet de ressorts de soupapes moteur - ressorts intérieurs et extérieurs



Compatible avec :
Porsche 911 - 1965 à 1989
Porsche 964 - 1989 à 1994

Les ressorts de soupapes subissent des contraintes thermiques importantes, ce qui peut les faire perdre de la tension au fil du temps. Un ressort cassé peut entraîner de graves dommages au moteur. Il est donc essentiel d'inspecter et de remplacer les ressorts si nécessaire lors d'une révision du moteur. Les soupapes d'admission et d'échappement utilisent des ressorts identiques, constitués d'une paire de ressorts intérieurs et extérieurs pour chaque soupape. Parallèlement à cela, nous proposons une sélection complète de composants de réparation de moteur, notamment des joints de tige de soupape et des guides de soupape.

Cliquez sur « Zoom avant » pour un schéma de pièces de grande taille.
Schéma réf. n° 13

Numéros de référence associés
Numéros associés, remplacés, de référence croisée ou alternatifs à des fins de comparaison.

SPRINGKIT01

Le produit que vous consultez fait référence à ces numéros

Kit ressort de soupape.

Le kit comprend un ressort de soupape x 8

Compatible avec :
Porsche 356B / 356C - 1960 à 1965
Porsche 912 - 1966 à 1969

Schéma réf. n° 14

Numéros de référence associés
Numéros associés, remplacés, de référence croisée ou alternatifs à des fins de comparaison.

61610543203

Le produit que vous consultez fait référence à ces numéros
